Visio : เทคนิคการใช้ Connector Tool เชื่อมต่อ Flowchart แบบ If Else

ทิป & เทคนิค #43
เขียนโดย :
มีผู้อ่าน : 18,717 คน วันนี้ : 9 คน

สวัสดีครับ วันนี้ได้มีโอกาสใช้ Visio ในการสอนเขียน Flowchart เลยนำเทคนิคการใช้ Connector Tool (เส้นเชื่อม) มาฝากสำหรับท่านใดที่เป็นมือใหม่หัดเขียน Flowchart โดยใช้ Visio ครับ โดยผมจะนำเทคนิคนี้มาเขียนเป็น Flowchart แบบ If Else เอาล่ะครับ ลองมาลงมือทำกันเล้ย ^^

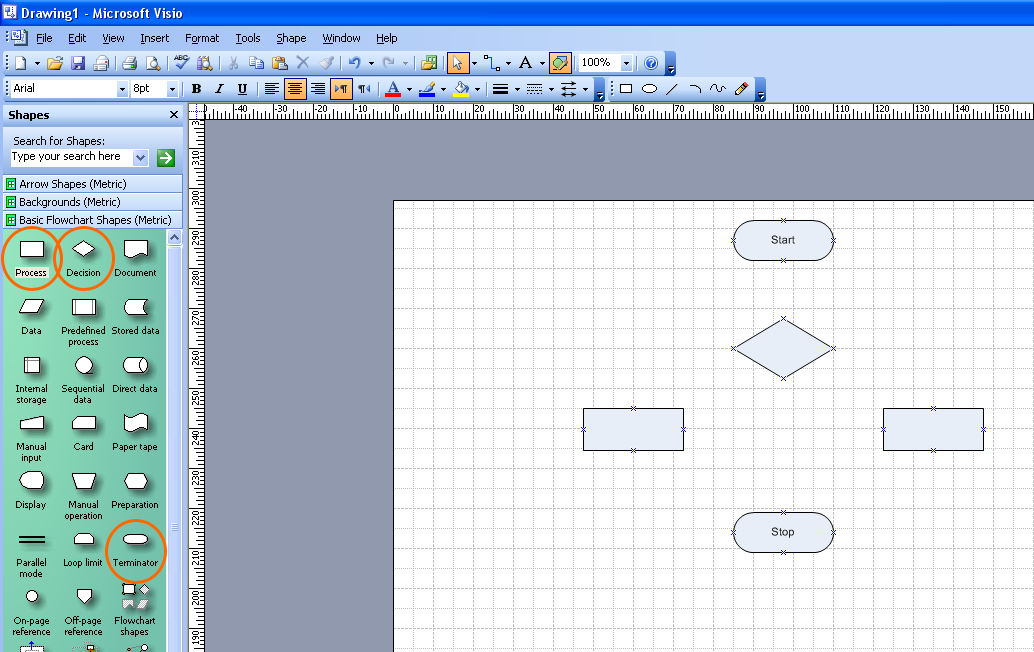

ขั้นที่ 1)

วางสัญลักษณ์ของ Flowchart ตามที่คุณต้องการ

ให้คุณวางสัญลักษณ์ของ Flowchart ตามที่คุณได้ออกแบบไว้หรือจะทดลองวางตามรูปก็ได้ครับ โดยผมจะใช้ สัญลักษณ์ Terminator (ใช้ทำ Start , Stop) , สัญลักษณ์ Process และ สัญลักษณ์ Decision (ตัดสินใจ)

Visio : เทคนิคการใช้ Connector Tool เชื่อมต่อ Flowchart แบบ If Else

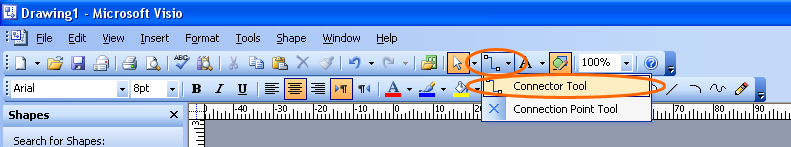

ขั้นที่ 2)

เลือกใช้ Connector Tool

ให้คุณเลือกไปที่ Conector Tool บน Tool Bar ด้านบน เพื่อนำมาใช้สร้าง เส้นเชื่อม

Visio : เทคนิคการใช้ Connector Tool เชื่อมต่อ Flowchart แบบ If Else

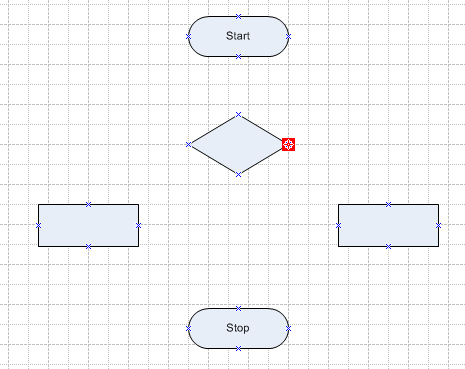

ขั้นที่ 3)

นำเมาท์ไปค้างไว้ที่ จุดเชื่อมต่อของสัญลักษณ์

ให้นำเคอร์เซอร์ไปค้างไว้ที่ จุดเชื่อมต่อของสัญลักษณ์ Flowchart ที่คุณต้องการเชื่อม ซึ่งขั้นตอนนี้จะเป็นการ กำหนดปลายลูกศร จะสังเกตได้ว่าเมื่อวางเคอร์เซอร์ถูกจุดเชื่อมต่อ จะเกิดสี่เหลี่ยมสีแดงเล็กๆ ดังรูป

Visio : เทคนิคการใช้ Connector Tool เชื่อมต่อ Flowchart แบบ If Else

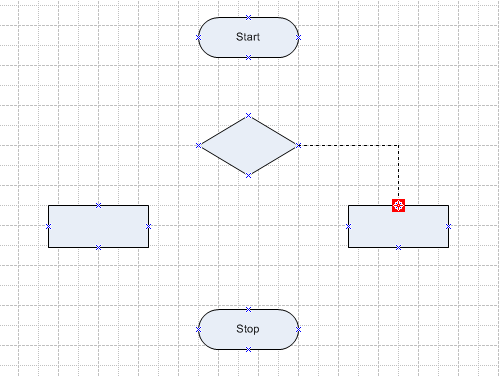

ขั้นที่ 4)

คลิกเมาท์ค้างแล้วลากไปยัง สัญลักษณ์ที่ต้องการเชื่อม

ขั้นตอนนี้เป็นการสร้างหัวลูกศรของเส้นเชื่อม ให้ทำการคลิกเมาท์ซ้ายค้างไว้จากจุดปลายของลูกศร (ขั้นที่ 3) แล้วลากเมาท์ไปยังจุดเชื่อมต่อของสัญลักษณ์ตัวอื่นที่ต้องการเชื่อม ซึ่งเมื่อทำถูกต้องจะมีสีเหลี่ยมสีแดงเล็กๆ อยู่ที่จุดเชื่อมต่อของอีกสัญลักษณ์ตามรูป

Visio : เทคนิคการใช้ Connector Tool เชื่อมต่อ Flowchart แบบ If Else

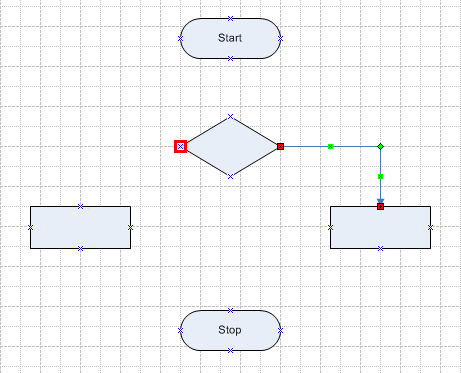

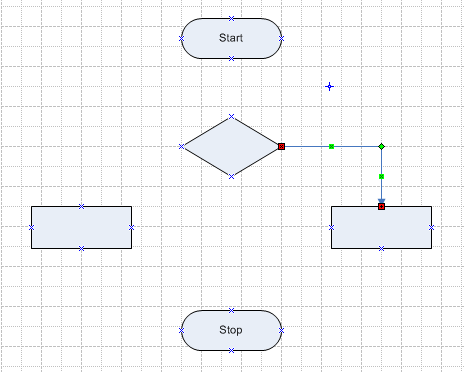

ขั้นที่ 5)

ปล่อยเมาท์ เพื่อสร้างเส้นเชื่อม

จากที่ลากเมาท์ค้างไว้ในขั้นที่ 4 ทำการปล่อยเมาท์ Visio จะทำการสร้าง เส้นเชื่อมระหว่างสัญลักษณ์สองสัญลักษณ์ที่เราได้เชื่อมไว้ ดังรูป

Visio : เทคนิคการใช้ Connector Tool เชื่อมต่อ Flowchart แบบ If Else

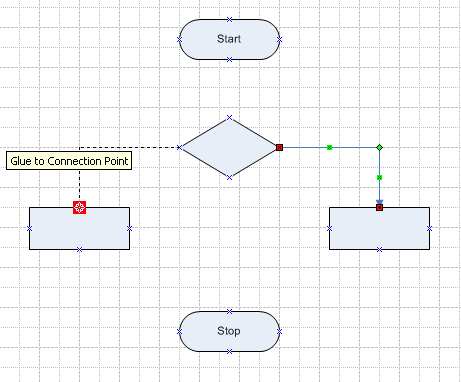

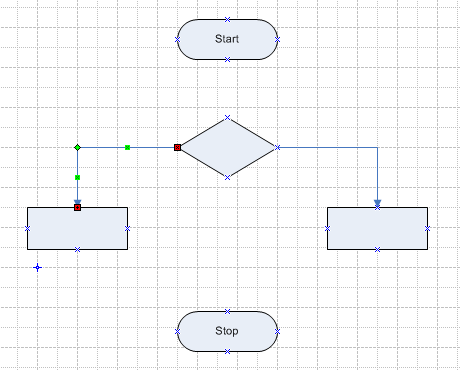

ขั้นที่ 6)

ด้านซ้ายทำวิธีเดียวกันกับด้านขวา

ทางด้านซ้ายของสัญลักษณ์การตัดสินใจ ก็ใช้วิธีเดียวกันเพื่อให้ได้เส้นเชื่อมระหว่างสองสัญลักษณ์

Visio : เทคนิคการใช้ Connector Tool เชื่อมต่อ Flowchart แบบ If Else

Visio : เทคนิคการใช้ Connector Tool เชื่อมต่อ Flowchart แบบ If Else

Visio : เทคนิคการใช้ Connector Tool เชื่อมต่อ Flowchart แบบ If Else

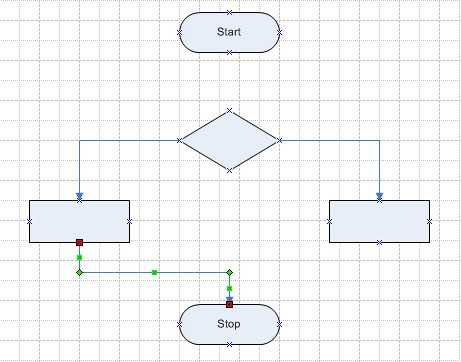

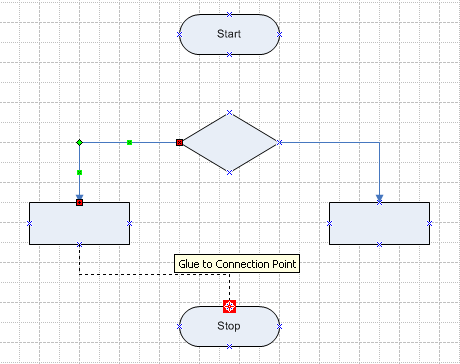

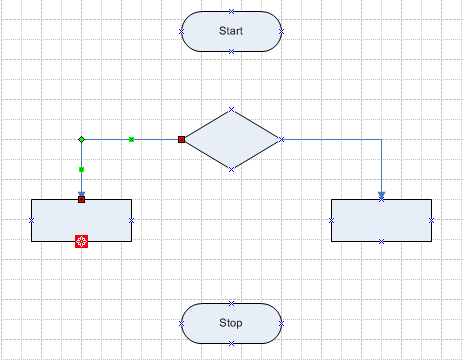

ขั้นที่ 7)

ลากเส้นเชื่อมในส่วนสิ้นสุด If Else

ใช้วิธีเดิมโดยเริ่มจากโยงจุดเชื่อมต่อด้านล่างของสัญลักษณ์ Process ด้านซ้าย แล้วลากไปสิ้นสุดที่ด้านบนของสัญลักษณ์ตัวถัดไป ซึ่งในที่นี้คือสัญลักษณ์ Terminator (นำมาใช้ทำ Stop)

Visio : เทคนิคการใช้ Connector Tool เชื่อมต่อ Flowchart แบบ If Else

Visio : เทคนิคการใช้ Connector Tool เชื่อมต่อ Flowchart แบบ If Else

Visio : เทคนิคการใช้ Connector Tool เชื่อมต่อ Flowchart แบบ If Else

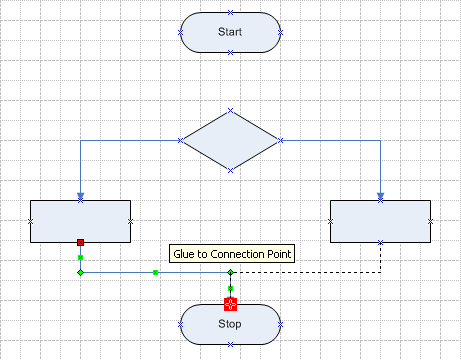

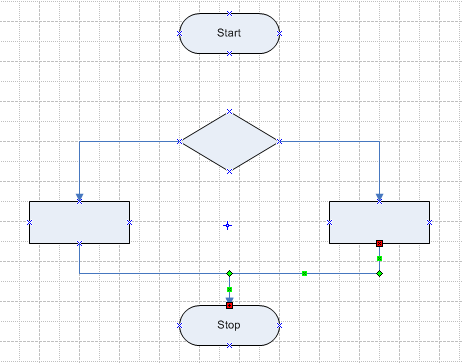

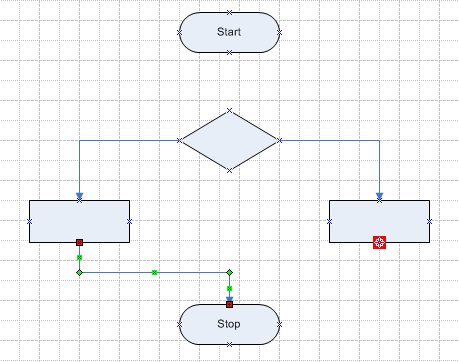

ขั้นที่ 8)

ลากเส้นเชื่อมที่เหลือให้เชื่อมต่อกับจุดเชื่อมต่อเดียวกัน

ลากเส้นเชื่อมต่อจากสัญลักษณ์ Process ด้านขวา โดยให้มาสิ้นสุดที่สัญลักษณ์ Terminator (Stop) ตามรูป ตัว Visio จะทำการจัดการดัดเส้นเชื่อมให้ได้รูปแบบโดยอันโนมัติ

Visio : เทคนิคการใช้ Connector Tool เชื่อมต่อ Flowchart แบบ If Else

Visio : เทคนิคการใช้ Connector Tool เชื่อมต่อ Flowchart แบบ If Else

Visio : เทคนิคการใช้ Connector Tool เชื่อมต่อ Flowchart แบบ If Else

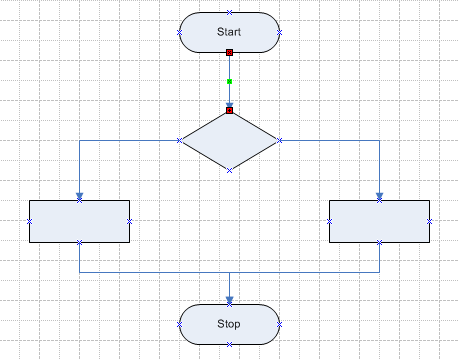

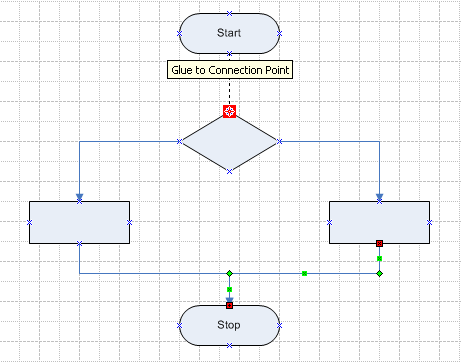

ขั้นที่ 9)

ลากเส้นเชื่อมส่วนที่เหลือให้สมบูรณ์

ทำการลากเส้นเชื่อมส่วนที่เหลือต่างๆ ของ Flowchart ให้สมบูรณ์

Visio : เทคนิคการใช้ Connector Tool เชื่อมต่อ Flowchart แบบ If Else

Visio : เทคนิคการใช้ Connector Tool เชื่อมต่อ Flowchart แบบ If Else



เรียบร้อยแล้วครับ กับการใช้ Visio เขียน Flowchart แบบ If Else หากมือใหม่หัดเขียน Flowchart ท่านใดมีคำถามดีๆ หรือยากทราบเทคนิคใดเพิ่มเติมก็เข้ามาบอกกล่าวกันได้ Fanpage ของ TUTORTONG เลยครับ ^^
